Tüp ve Boru Tasarımı

Inventor Professional’da, kurallara bağlı rota araçları, uygun bağlantı elemanlarını seçer ve minimum ve maksimum uzunluk, ilerleme adımı ve bükme yarıçapı tariflerini kullanarak boru hattının oluşumunu sağlar.

İşlevsel Rota Tasarımı

Karmaşık montajlarda, profil boru veya makaralı boru veya hortumları basitçe tasarlayın. Kullanıcının değişik boru ve tüp tasarım alternatiflerini kolayca denemesini sağlayacak, minimum ve maksimum boru boyu bağlantı elemanları standartları ve kurallarını içeren sitillerle hatlar üzerine boru elamanları yerleştirilebilir. Alternatif boru geçiş bölgeleri oluşturulan hatlarının yeniden düzenlenebilmesi özelliği ile yaratılabilir. Boru hattı elemanları kullanıcı tanımlı elemanlarla kolayca birleştirilebilir.

Bağlantı Elemanları Kütüphanesi

Boru bağlantılarında kullanılacak elemanların kapsamlı kolay kullanımlı, istenilen standart’a kolay ulaşım ile seçilmesini sağlayan bir kütüphane ile kullanıcılara sunulmaktadır. Kütüphane endüstride yaygın olarak kullanılan ve ANSI, DIN, ISO, ve JIS standartlarının desteklendiği bağlantı elemanlarını sunmaktadır. Bu elemanların düzenlenmesi, kütüphaneye ilaveler yapılabilmesi mümkündür.

Esnek Hortumlar

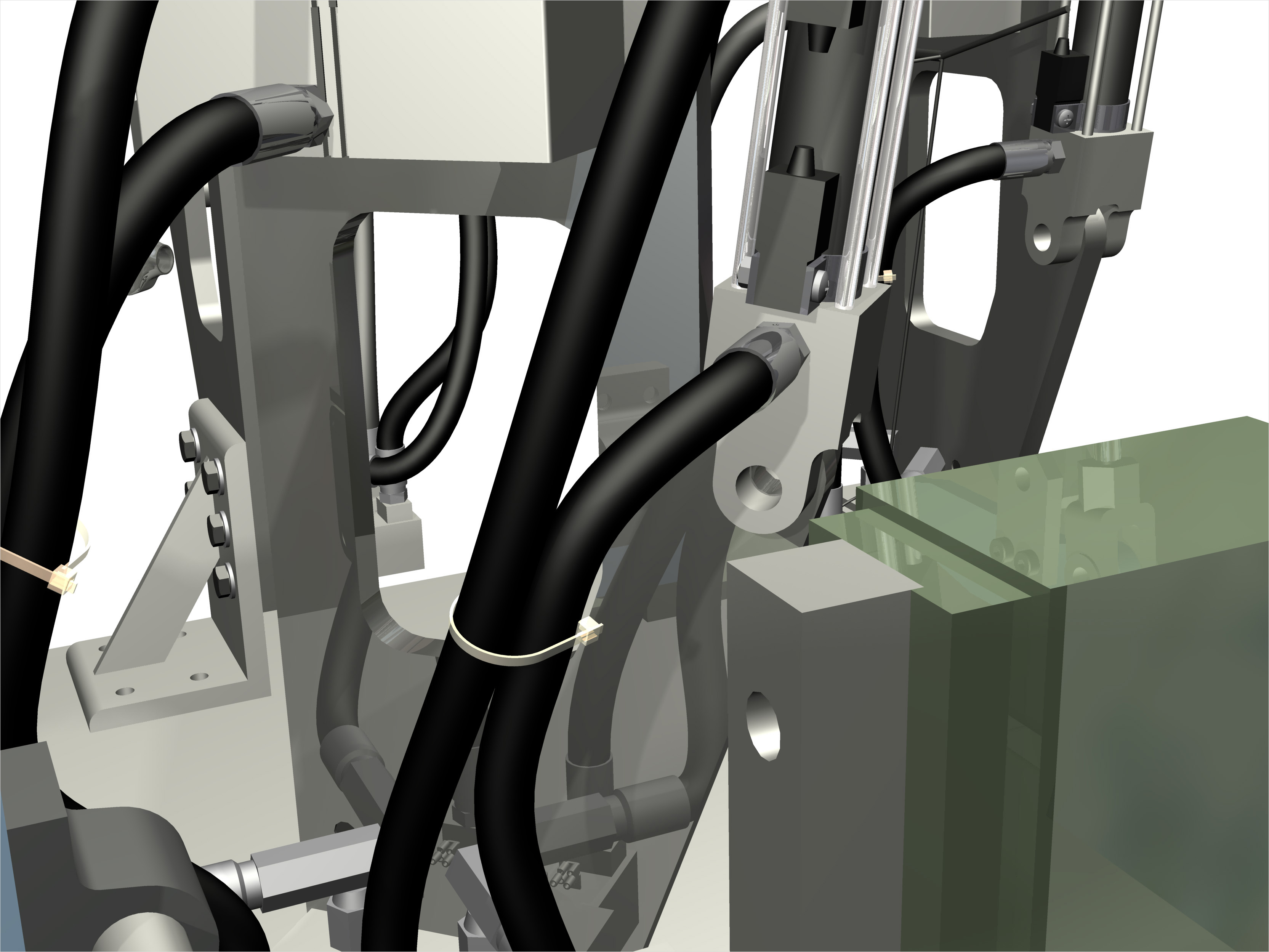

3 boyutlu sayısal modelde kullanılan, imalat dokümanlarının hassasça üretildiği esnek hortumların bağlantılarının ve modelde düzgünce yerleştirildiğinden emin olabilirsiniz. Esnek hortum güzergâhında yapılan değişiklikler otomatik olarak güncellenecektir.

Tüp Boru Hatları

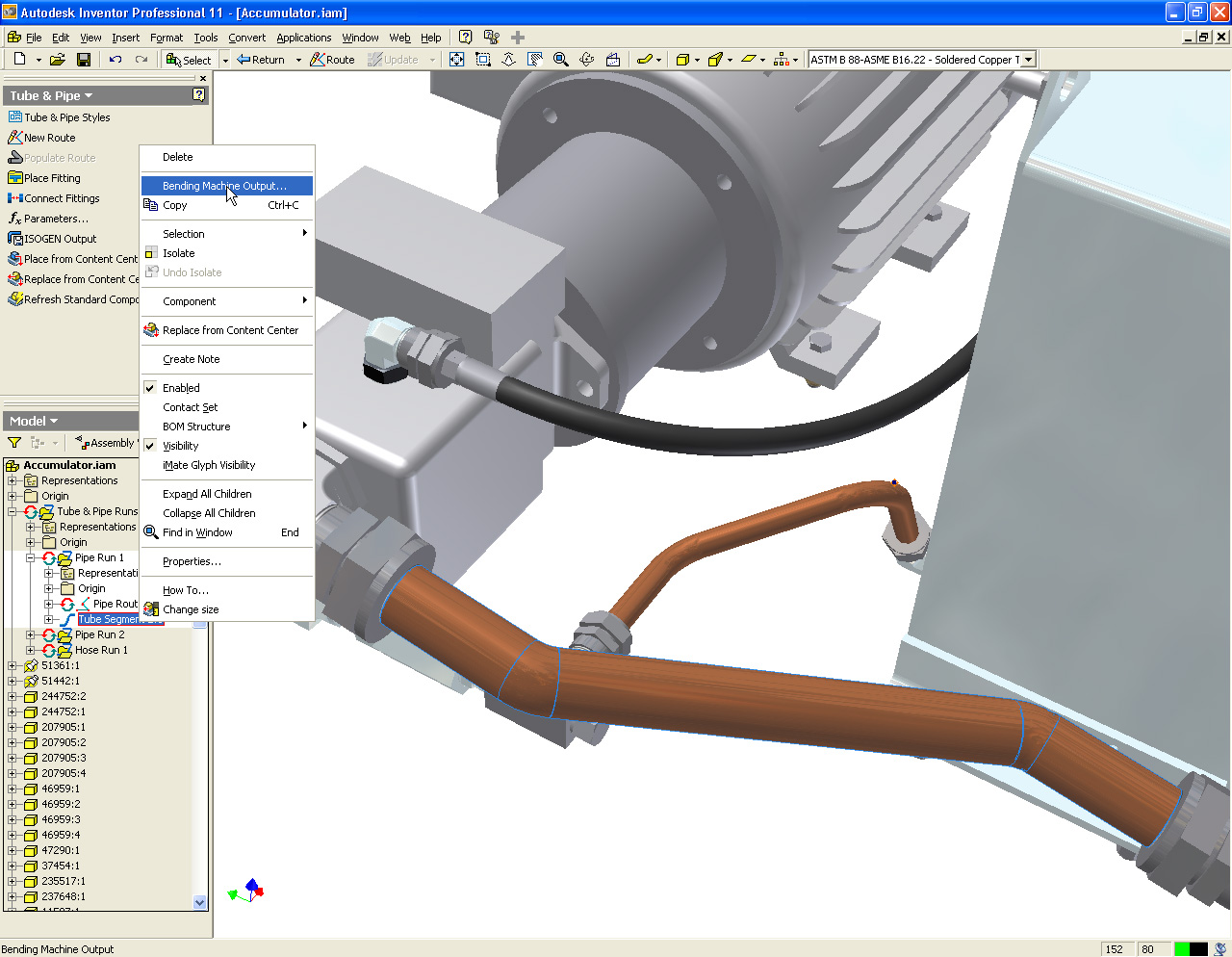

Bükme radyüsü ve açısı gibi kuralları belirleyebileceğiniz kontrollerle tüp boru hatlarınızı hızlıca yaratın. Bükme radyüsü ve dönüşler için tanımlamalarınız tüp boruları tasarlarken büyük kolaylık sağlayacaktır.

Tüp ve Boru Sitilleri

Belirlenmiş tasarım standartlarına göre boru ve tüp hatlarının yaratılması kolaylığı ile tasarım ve imalat kalitesi arttırılmıştır. Dişli, kaynak, flanş bağlantılı sistemler için boru ve tüp sitilleri yaratabilirsiniz. Sitiller içinde, hem otomatik hemde elle bağlantı elemanı tarif edebileceğiniz, maksimum ve minimum boru boyu dönme radyüsü ve açısı gibi tasarım kuralları oluşturabileceğiniz araçlar bulunmaktadır.

Hijyenik Boru Hatları

İlaç, yiyecek ve insan sağlığı ile ilgili sektörlerin ihtiyacı olan, sağlığa uygunluk ve arındırma standartlarını içeren boru hatlarını tasarlayabilirsiniz. Boru ve tüp hatları bağlantılarında, Amerikan Makine Mühendisleri Derneği (ASME) standartlarının belirlediği drenaj açılarına göre biyolojik devre elemanları kullanılabilir.

Hatları Yaratmak

İmalat standartlarına uygun gerçek parçalarla boru hatlarınızı otomatik olarak yaratın. Boru hatları yaratma aracı, tasarlayacağınız sistemde ihtiyacınız olacak esnek boruları, sert boruları, boru parçalarını ve bunların ara bağlantılarını size sunacak ve otomatik olarak belirlediğiniz hatta standartlara uygun olarak döşeyecektir. Bu sistemi oluştururken Standart olmayan parçalar için Inventor parçaları kullanılabilecektir. Borular ve donanım ile ilgili tıpkı Inventor parçalarında olduğu gibi çakışma analizi, ağırlık kontrolü yapılabilecektir.

Tüp ve Boru Dokümantasyonu

Tekrardan çizim ve hesaplamaya ihtiyaç olmaksızın, hatasız ve hassas çizimler oluşturun. 3 boyutlu montaj modelinizde değişiklik yapıldığında teknik resim dokümanları da güncellenecektir. Ayrıca üçüncü parti yazılımlarda kullanılmak üzere ISOGEN PCF dosyaları yaratılabilecektir.
