Autodesk Inventor Büküm Sac Metal Parça Tasarımı



Delgi (punch) araç parametreleri ve genel büküm tablolaları gibi imalat bilgilerinin sayısal modellerle birleştirilmesini sağlayan Inventor sac metal parçaların tasarımı sırasındaki verimliliğinizi arttırır. Hassas olarak hazırlanmış 3 boyutlu bükülmüş sac metal parcalar ve imalat için gerekli olan açınımların düzenlenebilmesi üretim maliyetini azaltır.

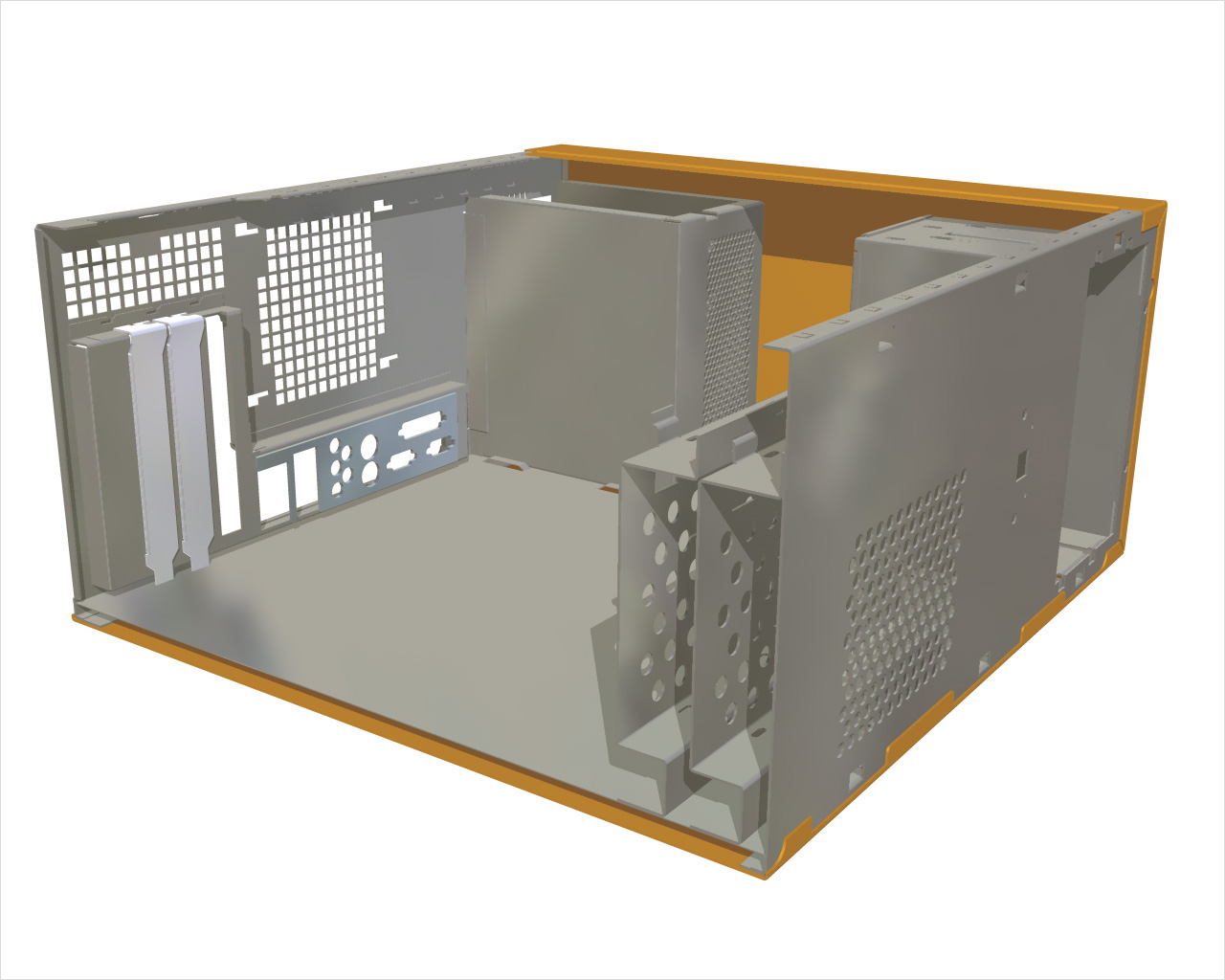

Sac Metal Flanşlar

İmalat sürecini ve atölye yeteneklerini barındıran 3 boyut sac metal parçalarını hızla tasarlayın. Zincirleme kenar seçimi, bükülmüş parça modelleme zamanını, zengin açınım özellikleri ve otomatik gönye işlemleri ile azaltırken, bir kere de çoklu flanş yaratımını da sağlar.

Sac Metal Stilleri

Bütün imalat olanaklarınızı barındıran hassas açınımlar yaratın. Malzeme, kalınlık, büküm kuralları ve köşe birleşmeleri gibi stillerle kontrol edilen özelliklere göre açınımlar alınabilir. Büküm açınımları için hem doğrusal bir katsayı hemde büküm tablosu ile belirlenmiş kuralları uygulayabilirsiniz.

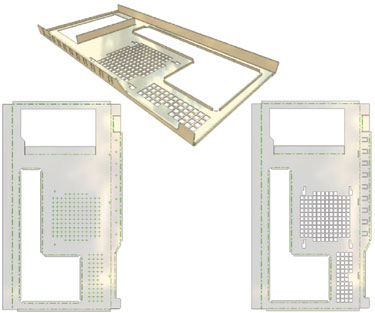

Açınım Unsurları

Gereksiz imalat maliyetlerini düşürmek için açınım unsurlarını kullanın. Köşe ve bağlantı noktalarında imalat gereksinimlerine uygun temizlemeler, düzenlemeler yapabileceğiniz ve sac modelle ilişkisel açınımlar oluşturun.

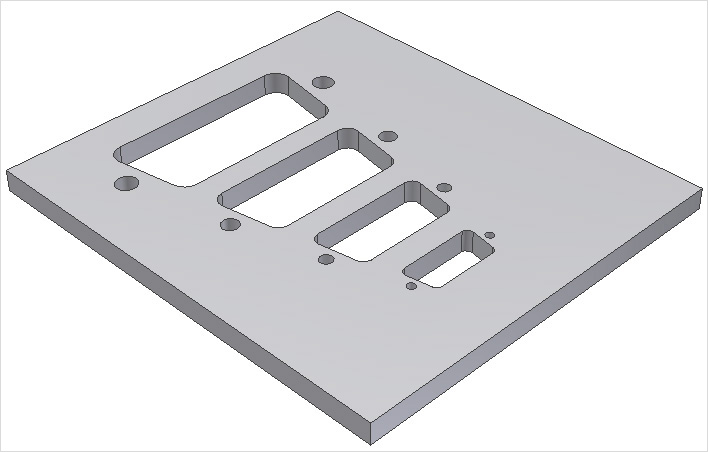

Delgi (Puch) Kütüphanesi

Kullanıcılar, delgi kullanımını standardize etmek için, kendilerine ait sac metal delgi şekillerini içeren kütüphaneler oluşturabilirler ve nümerik kontrollü (CNC) araçların kullanım maliyetlerini azaltabilirler. Aynı geometiriye sahip farklı büyüklükteki, punchID, delgi derinliği, alternatif delgi gösterimleri gibi imalatın tüm ihtiyaçlarının içeren delgiler, tablolarla tariflenebilir.

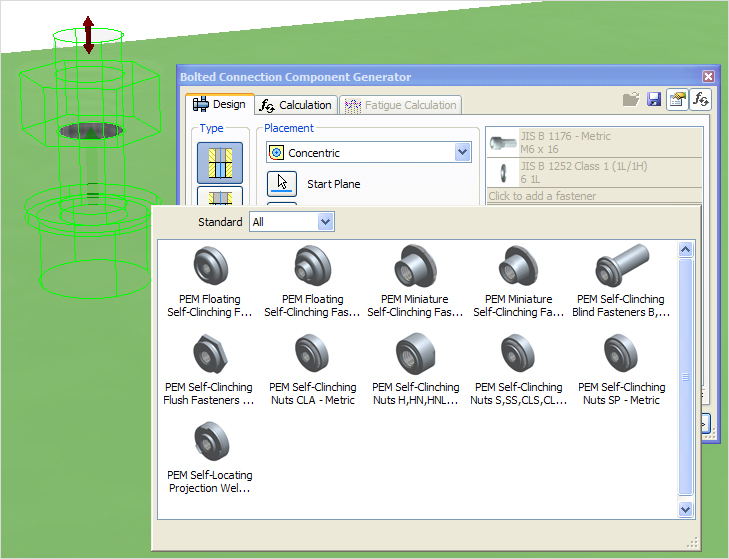

Sac Metal Bağlantıları

Sac metal bağlantı elemanlarını hızlı ve kolayca sac metal tasarımlarınıza yerleştirebilirsiniz. Kapsamlı bir PEM bağlantı elamanları standart parçalar kütüphanesinde bulunmaktadır.

DXF Çıktı

CNC tezgahlar için DXF dosya temizleme zamanının azaltılması ile programlama için gereken zaman kısaltılmış olmaktadır. Sac metal parcalar için DXF/DWG veri yazabilme, DXF/DWG dosya versiyonu, katman düzenlemesi, kullanıcı tarifli spline basitleştirme değerleri gibi işleme ve işleme öncesi seçenekleri kontrol edebilmeyi ve bu seçeneklerin XML tabanlı dış dosyalarla yeniden düzenlenebilmesini sağlar.

Sac Metal İmalat Çizimleri

Sac metal parçaların imalat sürecini destekleyecek hassas çizimleri hızla yaratın. Çizim stilleri kullanılarak sac metal parça açınım resimleri oluşturulabilir. 3B modelden okunacak delgi ve bükme bilgilerini gösterecek olan, delgi notları, delgi tabloları, büküm tabloları ve büküm yönü gösterimi bu çizimlere eklenebilir.
