Autodesk Inventor 2009 Yeni Özellikler



Verimliliğin Önündeki Engelleri Kaldırın

200'den fazla ayrı geliştirme ile Autodesk Inventor 2009 ürün ailesi üç temel konuda yenilikler sunmaktadır: Büyük tasarımlar üzerinde çalışmak, yenilikçilik ve diğer tasarımcıların verileriyle çalışmak. Bu üç konuyla ilgili olarak sunulan yenilikleri ve geliştirmeleri aşağıda bulabilirsiniz.

Büyük Tasarımlar Üzerinde Çalışmak

Endüstriyel tesis, özel araçlar ya da çağdaş ulaşım araçları gibi büyük tasarımlardan oluşan sayısal prototipler, binlerce parçadan oluşan büyük montajlardan oluşur. Inventor 2009, gerçek 64-bit desteği sunmaktadır. Bu destek, Windows XP 32-bit platformuyla ilgili bellek engellerini ortadan kaldırmaktadır. Böylece büyük montajlar ile daha rahat çalışabileceksiniz.

• 64-bit desteği, 3GB sınırını ortadan kaldırır ve daha fazla belleğe sahip bilgisayarları desteklemektedir.
• Bileşenlerin yer değiştirmesi özelliği, karmaşık alt-montajların temsil edilmesinde kullanılan bellek gereksinimini düşürmektedir.
• Performans optimizasyonu.

Yenilikçilik

Eskiz ortamı, tasarım hızlandırıcılar, parça tasarımı ve sac metal modelleme geliştirmeleri tasarım iş akışını basitleştirirken, geliştirilmiş simülasyon araçları, farklı tasarım alternatiflerinin denenmesini ve fiziksel prototiplere gerek kalmadan performansın ve verimliliğin artırılmasını sağlamaktadır.

• Tasarım iş akışıyla entegre kullanımı kolay simülasyon araçları
• Gelişkin sac metal modelleme işlevsellikleri
• Akıllı boru tasarım araçları

Diğer Tasarımcıların Verileriyle Çalışmak

Günümüzün tasarım dünyasında, tasarımcılar, başka müşteri ve tedarikçilerin 3B verileriyle daha fazla çalışmak gereksinimi duymaktadırlar. Inventor 2009 ile diğer formatları doğrudan okuyarak, zaman ve iş kaybettirici zorluklardan kurtulabilirsiniz.

• Pro/ENGINEER, Granite, UG-NX, Parasolid ve SolidWorks dosyaları çeviricisi
• Geliştirilmiş STEP, IGES ve SAT veri alış-verişi
• Geliştirilmiş DWF yayımlama

Sac Metal Tasarımı

Inventor 2009 ürün ailesi, tasarımlarda sık olarak kullanılan sac metal modellerin tasarımda yeni ve gelişkin özellikler sunmaktadır. Bunlar arasında, köşe işlemleri, sac metal bağlantı elemanları ve büküm koşullarının hem lineer denklemler hem de ampirik bükme tabloları ile tanımlanması yer almaktadır. Inventor 2009 ayrıca, delgi notları özelliğini sunarak, delgi özelliklerinin teknik resimlerde doğru ve hassas olarak dokümante edilmesini sağlamaktadır.

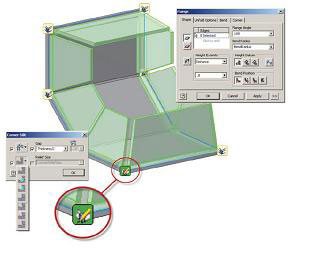

Köşe İşlemleri

Karmaşık köşe işlemlerini hızlıca tanımlayın. Flanş ve kontur flanş araçları, köşe işlemlerinin teker teker düzenlenmesini olanaklı kılan yenilikler içermektedir. Köşe boşaltma işlemleri arasında geometri ve büyüklük değişiklikleri ve köşe birleşmelerinde üst üste çakışma, mesafe ve çakışma yüzdesi bilgileri desteklenmektedir. Daha az işlem ve doğrudan düzenleme ikonları ile Inventor 2009 sac metal modellerin daha kolay tasarlanmasını, anlaşılmasını ve düzenlenmesini sağlamaktadır.

Büyük Radyuslu Bükmeler

Büyük radyuslu bükmelerden oluşan modellerin tasarlayın. Flanş, kontur flanş ve köşe işlemleri araçları büyük radyuslu bükmelerden oluşan modellerde, köşe birleşimlerini kolayca tanımlamaktadır.

Kontur Flanş Orta-Düzlem Seçeneği

Karmaşık kontur flanşların oluşturulmasında gerekli zamanı kısaltın. Kontur flanş komutu, kontur profillerini orta düzlemde ele alan yeni özellikler içermektedir. Kontur profilinin her iki yönünde sac kalınlığı oluşturulur.

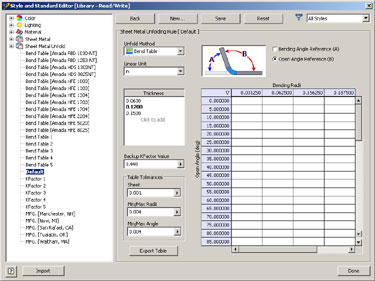

Sac Metal Stilleri

Farklı malzemeler için tanımlanmış sac metal stilleri tanımlayın ve paylaşın. Bükme tablolarından türetilen bükme bilgilerini Inventor stil editörü ile kullanabilirsiniz. Inventor 2009 ile sac metal stilleri Inventor stilleri ile tamamen entegre edilmiştir. Sac metal stilleri ile ilgili bilgiler sac metal kuralları ve açınım kuralları olarak ikiye ayrılmış durumdadır.

• Yeni sac metal kuralları, bükme ve köşe boşaltma seçeneklerini içermektedir.
• Yeni sac metal açınım kuralları, sıklıkla kullanılan açınım yöntemlerini kapsamaktadır. Bu kurallar hem lineer hem de bükme tabloları ile üretilen açınımlar için tanımlanabilmektedir.

Geliştirilmiş Köşe Birleşimleri

Köşe birleşimlerinde tam mesafeler tanımlayın. Yeni maksimum mesafe özelliği köşe birleşimleri boyunca sabit bir mesafenin tanımlanmasını sağlamaktadır. Ayrıca, yeni üst üste binme seçeneği ile farklı flanşlar arasındaki yüzdesel üst üste çakışmayı kontrol edebilirsiniz.

Gelişkin flanş ve kontur flanş araçlarında olduğu gibi, köşe birleşimleri özelliği de, büyük radyuslu modelleri, yay kaynaklı köşe boşaltmaları ve üst üste çakışma ayarlamalarını içermektedir.

Sac Metal Bağlantı Elemanları

Sac metal modellerde PEM markalı bağlantı elemanlarını kullanın. Standart parçalar kütüphanesi yeni kategori içermektedir. Bu kategoride PEM markalı sac metal bağlantı elemanları yer almaktadır.

Sac Metal Parçaların Akıllı Parça (iPart) Olarak Yetkilendirilmesi

Sac metal modellerden akıllı parçalar oluşturun. Akıllı parçaların diğer özellikleri yanında, sac metal modellerden oluşturulan akıllı parçalar, sac metal ve açınım kurallarını içermektedir.

Sac metal modellerden oluşturulan akıllı parçalar, bükülmüş modeli ve açınımı içermektedir. Böylece, farklı açınım özellikleri kolayca tanımlanabilmektedir.

Açınımların Teknik Resim Görünüşleri

Sac metallerden oluşturulan akıllı parçaların açınımlarını kolayca dokümante edin. Inventor teknik resim ortamında, modellerin açınımlarını dokümante ederken istenilen sac metal akıllı parçasını seçebilirsiniz. Açınım, akıllı parça tablosunda tanımlanan isimlendirilmiş yerleşim açısıyla görünüşe yerleştirilir.

Kalite Geliştirmeleri

Bağlantısız kenarların otomatik olarak 45°ile birleştirilmesi – Flanş ve kontur flanş araçları ile tek bir işlemde birden fazla kenar arasında 45°'lik birleştirmeler oluşturun.

Büküm açısın tanımı – Teknik resim ortamında büküm açılarının gösterim şekillerini değiştirin. Açınım diyalog kutusunda bunun için yeni bir seçenek bulunmaktadır.

ASM basit yırtma işemi – Bükme plakaların dik olan model yüzeyleri boşluksuz olarak yırtılır.

Teknik Resim Ortamı

Teknik resim ortamında yapılan geliştirmeler imalat için gerekli teknik resim görünüşlerinin daha kolay oluşturulmasını sağlamaktadır.

Kırpılmış Görünüş

Simetrik parçaları dokümante ederken ya da büyük bir görünüşün ufak bir bölümünü göstermek isterken teknik resim görünüşlerini kırpın. Yeni görünüş kırpma aracı, dikdörtgen, dairesel ve çokgen kırpma pencerelerinin kullanılmasına olanak tanımaktadır. Çokgen kırpma penceresi yaratmak için eskiz ortamında çokgeni çizmeniz yeterlidir. Kırpma eskizi sınırlamaları da desteklemektedir.

Otomatik Eksenler

Birden fazla görünüş seçerek eksenleri otomatik olarak tanımlayın. Otomatik eksen yerleştirme aracı, delik, yuvarlama, silindirik ve döndürülmüş unsurlar ile sac metal bükmeleri ve delgileri için eksenleri otomatik olarak tanımlamaktadır.

Delgi (Punch) Notları

Tam bir delgi tablosuna gereksinim duymadığınız durumlarda, sac metal görünüşlerine delgi notları ekleyin. Delgi notu özelliği delgilerin kolay ve hızlı bir şekilde dokümante edilmesini sağlamaktadır. Delgi notları üç boyutlu modelden türetildiği için, herhangi bir değişiklikte otomatik olarak güncellenir.

Delgi notlarının görünüşü ve biçimi delgi notu stili tarafından kontrol edilir ve ayrıca açınımda benzer delgilerin adetleri de notta gösterilir.

Açınım Sınırları Özelliği

Açınımın uzunluğu ve genişliğini içeren yeni bir sac metal özelliği teknik resim ortamına eklenmiştir.

Ağırlık Merkezi

Teknik resim görünüşlerinde ağırlık merkezini görüntüleyin ve kullanın. Ağırlık merkezi özelliği seçildiğinde, görünüş üzerine bileşenin ağırlık merkezini gösteren sembol yerleştirilir.

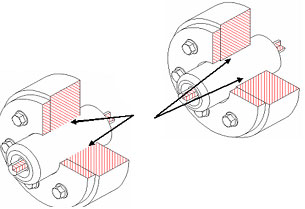

Çakışan Kenarların Gösterimi

Çakışan kenarlara sahip montajları tam bir şekilde gösterin.

Alt Simge ve Üst Simge

Alt ve üst simge içeren yazıları kolayca tanımlayın. Bu yazı özelliklerini ölçü, delik notu gibi sembollerde de kullanabilirsiniz.

Parça Listesi Filtreleri

Satırları gizlemeye gerek kalmadan istediğiniz parça listesi içeriğini oluşturun. Yeni parça listesi filtreleri, parça listesinin içeriğini tam olarak kontrol etmenizi sağlamaktadır. Filtreler içerisinde şunlar yer almaktadır: Sadece pozlanmış bileşenler, standart parçalar, poz numarası aralıkları, satın alınmış bileşenler ve görünüş temsilleri.

Sorulan Özelliklerin Sıralarını Değiştirmek

Eskiz sembolleri özellikleri arasında yer alan sorulan özellik bilgilerinin sıralamasını değiştirin. Böylece, sembolün yerleştirilmesi sırasında sorulan özelliklerin sorulma sırasını kolayca değiştirebilirsiniz.

Görünüş Sembolleri Stili

Kesit çizgileri ve detay sınırı sembolleri gibi görünüş sembollerinin biçimini kolayca değiştirin. Yeni görünüş sembolleri stili özelliği, kesit eğik ve detay görünüşlerde kullanılan sembollerin biçimlerini değiştirmek için kolaylıklar sunmaktadır.

Detay Görünüşler için Öncü Doğru Seçeneği

Detay sınırı ile detay etiketi arasında öncü doğrular oluşturun. Bu seçenek seçildikten sonra detay etiketi detay görünüşü sınırından uzaklaştırıldığında, otomatik olarak bir doğru parçası oluşturulur.

Geliştirilmiş Varsayılan (Default) Standart Stili

Varsayılan görünüş etiketleri için gelişkin seçenekler– Varsayılan standart stili içinde yer alan görünüş ayarları, görünüş etiketlerinin biçimi ve içereğini kontrol etmenizi sağlamaktadır.

İstenmeyen karakterler listesi– Yeni bir kontrol sayesinde, görünüş isimlerinin ve revizyonlar, delikler ya da bükmeler ile ilişkili notasyonların yaratılması sırasında hangi karakterlerin kullanılmayacağı saptanabilmektedir.

Varsayılan diş gösterimi– Yeni seçenekler ile, dişlerin ve diş açılmış deliklerin kesit görünüşlerde gösterimi kontrol edilebilmektedir.

Browser Penceresindeki Eskiz Bilgilerinin İsimlerini Değiştirmek

Browser penceresinde bulunan eskiz bilgilerinin isimlerini kolayca değiştirebilirsiniz

Gölgeli Görünüşler için Çıktı Çözünürlüğünü Ayarlamak

Gölgeli görünüşlerden oluşan teknik resim sayfalarının yüksek çözünürlüklü çıktılarını kolayca alın. Inventor teknik resim dosyaları artık kaplanmış görünüşlerin yüksek çözünürlüklü bitmap formatlarını içermektedir.

Bükme Tabloları ve Bükme Notlarında K-Faktörün Görüntülenmesi

Bükme notu aracı, k-faktörün görüntülenmesini sağlamaktadır.

Çelik Profil Aracı

Birçok tasarımcı, kullanıcı tanımlı çelik profiller kullanmaktadır. Inventor 2009'da, kullanıcılar, kendi profillerini tanımlayabilir ve bunları standart parçalar kütüphanesinde yayımlayabilirler. Bunun için yeni bir yetkilendirme özelliği geliştirilmiştir. Bu sayede, tasarımcılar istedikleri herhangi bir çelik profili çelik profil tasarım aracı içerisinde kullanabilirler.

Kullanıcı Tanımlı Profiller

Inventor 2009 birçok kullanıcının gereksinim duyduğu kullanıcı tanımlı çelik profillerin oluşturulmasını ve kullanılmasını sağlamaktadır. Inventor 2009, kullanıcı tanımlı profillerin kullanımı için yeni bir profil yetkilendirme özelliği içermektedir. Tüm profiller, kullanıcı tanımlı olanlar dahil, artık standart parçalar kütüphanesinde yer almaktadır.

Birden Fazla Seçim

Tek bir işlemde birden fazla çelik profili montaj ortamına yerleştirin. Standart Inventor birden fazla seçim seçenekleri birden fazla elemanın seçilmesini ve işlenmesini sağlamaktadır.

Performans ve Kapasite

Inventor kullanıcı topluluğu, Inventor ile tasarlanmış projelerin büyüklüğünü artırmayı sürekli artırmaktadır. Büyük endüstriyel ekipmanlar ve karmaşık ulaşım sistemleri tasarlayan kullanıcılar, binlerce parçadan oluşan montajlar tasarlamaktadır. Inventor 2009'da yapılan geliştirmeler, büyük montajlar ile daha kolay çalışmayı sağlamakta ve performansı artırmaktadır.

Gerçek 64-Bit Desteği

64-bit işletim sisteminin tüm avantajlarını kullanın. Inventor 2009, 32-bit ve 64-bit desteği ile pazara sunulmaktadır. Kurulum yazılımı, 64-bit destekli Windows XP ve Windows Vista işletim sistemini otomatik olarak tanımakta ve 64-bit kurulumunu gerçekleştirmektedir. Bu sürümle birlikte, ayrıca, 3GB bellek sınırlaması da ortadan kalkmaktadır. Eğer, 64-bit işletim sistemine Inventor 2009 kurarsanız, daha fazla bellek kullanabilirsiniz. Tam bellek miktarı, kullandığınız ana karta göre değişmektedir.

Windows Vista Sürümü	Kullanılabilir Bellek
Home Basic	8GB
Home Premium	16GB
Ultimate	128GB
Business	128GB
Enterprise	128GB

Kapasite Ölçer – Fiziksel Bellek Görüntüleme Seçeneği

Ne kadar fiziksel bellek kullanıldığını anında görün. 64-bit donanımlarda bulunan büyük sanal bellek sayesinde, kullanıcılar fiziksel belleğin ne kadar kullanıldığını görmek istiyorlar. 64-bit sistemlerde, Inventor'da bulunan kapasite ölçer fiziksel belleği göstermektedir.

"Pentium 4 Instruction Set" için Optimizasyon

Inventor 2009 ile daha da hızlanın. Pentium 4, AMD Athlon 64 ve AMD Opteron işlemcilerin desteklediği SSE2'nin sunduğu avantajlar Inventor 2009 tarafından kullanılmaktadır. Bu sayede, işleme göre sonuçlar değişse de, yüde 5 ile 15 arasında bir performans artışı sağlanmaktadır. Inventor 2009, SSE2'yi desteklemeyen sistemler üzerine kurulamayacaktır.

Görev Zamanlayıcı (Task Scheduler) – Birden Fazla İşlem Desteği

Görev zamanlayıcının sunduğu birden fazla işlem desteği sayesinde, zaman kazanın. Aynı anda 16 değişik görevi çalıştırabilirsiniz. Bu işlemler sırasında kullanılacak bellek miktarı da tanımlanabilir.

3B Navigasyon

Görünüş Küpü

Modelleme ve teknik resim ortamında, varsayılan görünüşleri daha kolay kontrol edin. Görünüş Küpü, standart görünüşlere ulaşmak için bir ara yüz sunmaktadır. Bu ara yüzde aktif alanlar – kenarlar, köşeler ve yüzeyler – bulunmakta ve ilgili görünüş hızlıca aktif duruma getirilmektedir.

Teknik resim ortamına yeni görünüşler eklenmek istendiğinde, modelden seçeneği ile Görünüş Küpü'nü kullanarak yerleşimi tanımlayabilirsiniz.

Yönlendirme Tekerleği (Steering Wheel)

Pan, zum ve bakış açısı değiştirme işlemlerinde, özellikle diz üstü bilgisayarlarda çalışırken, fare kullanmadan daha fazla kontrole sahip olun. Yeni Yönlendirme Tekerleği navigasyon esnekliği ve imlecin yanında dolaşarak pan, zum ve bakış açısı değiştirme işlemlerinde kolaylıklar sunmaktadır.

Geriye Sarma Aracı

Önceki görünüşlere (bakış açılarına) kolayca dönün. Yönlendirme Tekerleği üzerinde bulunan geriye sarma aracını kullanarak, önceki bakış açılarına kolayca dönebilirsiniz.

Sınırlandırılmış Yörünge (Constrained Orbit)

Modelleri, döner platform üzerindeymişcesine döndürün. Varolan yörünge özelliği serbest yörünge (Free Orbit) adıyla anılmakta ve yeni sınırlandırılmış yörünge aracıyla birleştirilmiştir. Bu araçla, düşey eksen etrafındaki döndürmeleri kolayca yapabilirsiniz.

Montaj Tasarımı

Montaj yedeklerini (substitutes) kullanarak daha "hafif" montajlar elde edebilir, buna rağmen montajın tam ve gerçek ağırlık, ağırlık merkezi, montaj sınırlamaları ve parça listesi bilgilerine ulaşabilirsiniz.

Montaj Yedekleri

Tam bir montaj temsili olsun istemiyor, ama bunun yanında montajdaki parçaların ve alt montajların bir arada bulunduklarını da görmek istiyorsanız montaj yedeklerini kullanın. Montaj yedekleri, doğrudan Detay Seviyesi (Level of Detail) dizinlerinden çağrılabilir. Detayları gizlemek için basit bir parça ya da daha "hafif" olan montaj yedeğini kullanın. Detay Seviyesi özelliği, değişik iş akışları için değişik montaj yedeklerinin yaratılmasını desteklemektedir.

Yer Değiştirme ve Döndürme

Tasarımın başında, farklı alternatifleri kolayca deneyin. Inventor 2009'da, "GripSnap" aracı esnekiği, kullanım kolaylığını ve hassasiyeti tek bir başlık altında birleştirmektedir. "GripSnap" özelliği, varolan montaj sınırlamalarına ek olarak modellerin kolayca yer değiştirilmesini ve döndürülmesini içermektedir. Bileşenleri seçtiğinizde, bunların olası hareketleri model üzerinde bir ikon aracılığıyla görüntülenir.

Birden Fazla Yerleştirme Seçeneği

Birden fazla civata ya da somunu yerleştirmek için gereken zamanı kısaltın. "AutoDrop" araç çubuğunda yeni bir komut yer almaktadır. Bu komut ile, tek bir seferde, birden fazla bağlantı elemanı modele yerleştirilebilir. Bu seçenek işaretlendiğinde, seçilen bağlantı elemanına uygun tüm delikler araştırılır ve bulunur.

Ağırlık Merkezi

Modellerinizde ağırlık merkezi bilgisini yeni çalışma noktası ve dik çalışma düzlemleri ile görüntüleyin.

Bileşen Yerleştirme Yönü

Her seferinde yerleşim yönünü tanımlamak zorunda kalmadan tek bir adımla yüzlerce parçayı montaja yerleştirin. Bileşen yerleştirme komutu, bir önceki parçanın yerleşim yönünü baz alır ve size her bir parça için bunu sormaz.

Parça Tasarımı

Inventor 2009, karmaşık modellerin tasarlanması için yeni ve geliştirilmiş parça tasarım araçları sunmaktadır. Bu yenilikler sayesinde, daha karmaşık modellerin üretilmesinde zaman kazancı sağlanır.

Kabuk, Sınır Yaması ve Yuvarlama

Kabuk, sınır yaması (boundary patch) ve yuvarlama özellikleri plastik ve döküm parçaların tasarımında kullanılmak üzere yenilikler ve geliştirmeler içermektedir. Kabuk komutu, teğet yüzeylerin seçiminde yenilikler sunmaktadır. Böylece, karmaşık modellerden kabuklar üretilmesinde büyük esneklikler sağlanmıştır. Sınır yaması teğetlik durumu uygulandığında daha sağlam sonuçlar vermekte, yuvarlama özelliğinde ise kesişen yuvarlamalar arasında daha yumuşuk geçişler sağlamaktadır.

Bir Noktaya Kadar Ekstrüzyon

Kesişen ya da farklı düzlemlerde bulunan profillerden oluşturulan ekstrüzyon işlemlerinde iş akışını geliştirin. Nokta olarak eskiz noktası, çalışma noktası ya da parça köşesi kullanılabilir.

Eskiz Verimliliği

Eskiz ortamında, kullanıcı gruplarından gelen birçok yenilik ve geliştirme eklenmiştir. Temel geliştirmeler şu şekilde sıralanabilir:

• 3B eskizlerde eğri üzerine çakışma
• Kırpma ve uzatma işlemlerinde sınır seçimi
• Geliştirilmiş eskiz düzenleme araçları
• Serbestlik derecesi gösterimi
• Dışarıdan alınan noktalar ile eskiz geometrileri oluşturma
• Ek 2B hizalama araçları

Geometriye Göre Hizalanan Yazılar

Yeni geometri yazı özelliğini kullanarak yazıları yaylar, daireler ve doğru parçalarına göre hizalayın. Yazı, geometri değiştiğinde otomatik olarak güncellenir.

Özel "iProperty" Biçimlendirme

iProperty diyalog kutusu içinde bulunan parametreler bölümü yeni biçimlendirme özellikleri içermektedir. Birimleri, biçimleri ve anlamlı basamak sayısını özelliklerine özel biçimler atanabilmektedir.

"iProperty" İfadelerin Düzenlemek

Özel "iProperty" ifadelerini kolayca düzenleyin. İfadeyi içeren alanın hemen yanında düzenleme işlemleri için yeni bir sembol yer almaktadır.

Inventor Studio

Gittikçe daha fazla kullanıcı, foto-gerçekçi görüntüler oluşturmak için Inventor Studio'yu kullanmaktadır. Inventor 2009, gerçekliği artırmak üzere, kaplama ve canlandırma araçlarına birçok geliştirme ve yenilik eklemektedir.

Işıklar

Canlandırmalara ışıklar ekleyerek gerçekliği artırın. Bu ışıklar yanıp sönme özelliğine sahiptir. Yapılması gereken, canlandırma zamanlayıcısında, ışıkların yanıp sönecekleri süreyi tanımlamaktır. Işık parametrelerinin birçoğu – açık/kapalı, konum, hedef, renk gibi canlandırılabilmektedir.

Kullanıcı Tanımlı Kamera Yolları

Canlandırmalarda kullanıcı tanımlı kamera yolları/hareketleri tanımlayın. Yeni kamera yolları özelliği kullanımı kolay bir yapıdadır. Kamera yolu ve hedefleri için 2 ya da 3B "spline" eğriler tanımlayabilirsiniz. Böylece kameralar bu yolları izler.

Alan Derinliği Kontrolü

Herbir kameradaki alan derinliğini kontrol ederek, gerçekçiliği artırın. Alan derinliği, gerçek bir kameradaki gibi davranır.

Yumuşak Gölgeler

Işıklandırma stili içerisinde bulunan gölge özelliklerine yeni bir seçenek eklenmiştir. Işık parametrelerini değiştirerek, ışığın dağılımını, böylece de gölgenin kalitesini kontrol edebilirsiniz.

Lokal Işıklar

Gerçekliği artırmak için ışıklandırılmış bileşenleri simüle edin. Lokal ışıklar, canlandırıldığında bileşenleri hareket ettirir.

Sınırlamaları Gizlemek

Bir iki işlemle, montaj üzerinde tanımlı tüm sınırlamaları gizleyin. Bir montaj işaretlenip sağ tuşa basıldığında, sadece montaj üzerindeki sınırlamalar seçilebilir ve alt montajlardaki seçilmez. İstenirse tüm sınırlamalar seçilir ve gizlenir.

Ara İşlerlik

Ara işlerlik Inventor 2009'un önem verdiği alanlardan bir diğeridir. Çünkü günümüzün entegre tedarikçi zinciri başka sistemlerden gelen 3B veriler ile artarak çalışmayı zorunlu kılmaktadır. Inventor 2009, farklı sistemlerde üretilmiş verilerin doğrudan okunmasını sağlayan özellikler içermektedir.

Çeviriciler

Diğer şirketlerden gelen verileri kolayca kullanın. Çeviriciler, Autodesk Inventor ile UGS, SolidWorks, Pro/ENGINEER arasında veri alış-verişini sağlamaktadır. Bunun dışında, Parasolid verilerini okuma-yazma, UG-NX verilerini okuma, SolidWorks verilerini okuma, GRANITE verilerini okuma-yazma ve Pro/E verilerini okuma özellikleri bulunmaktadır.

Montajları Tek Bir Parça Olarak Okuma

STEP, IGES ya da SAT formatındaki montajları açarken, tek bir parça olarak açın. Standart ya da satın alınmış parçaları, montajlarda kullanırken, bunları tek bir parça olarak açabilirsiniz. Böylece montajı basitleştirme ve performansı artırma olanağı sağlanır.

Düşük Toleranslı Yüzey Desteği

Endüstriye tasarım uygulamalarından gelen yüzeyleri okuyun ve tasarımlarınızda kullanın. Kavramsal tasarım yazılımlarının gelen yüzey veriler, çoğu zaman düşük toleranslı olarak türetilir. Bu yüzden, bunların 3B parametrik modelleme ortamında kullanılması zorlaşır. Inventor 2009'un içerdiği modelleme motorunda yapılan değişiklikler ile kullanıcılar farklı yüzeyleri okuma ve bunlarla çalışma olanağına sahiptirler.

Yayımlama

İmalat bilgilerinin paylaşımı oldukça önemli bir konudur. DWF yayımlama konusunda yapılan geliştirmeler performansı artırmakta ve konumsal temsillerden oluşan dosyaların daha iyi paylaşımını sağlamaktadır.

DWFx Formatı

Resimleri, ek görüntüleyicilere gerek kalmadan paylaşın. Inventor 2009 yeni DWFx formatını desteklemektedir; bu format Windows XP ve Vista işletim sistemlerindeki Internet Explorer 7 ile görüntülenebilmektedir. DWFx formatı hem 2 hem de 3B verileri desteklemektedir.

DWF Performansı

Daha hızlı DWF yayımlamanın kefini çıarın. Artık, DWF yayımlama süreci çok daha hızlı gerçekleşmektedir.

Sayfa Rengi

Inventor görünüşlerini sayfa rengiyle yayımlayın.

PDF Çıktısı

PDF formatıyla tasarımlarınızı paylaşın. Inventor 2009 PDF çıktısı özelliğini içermektedir. Teknik resim görünüşlerinden üretilen PDF çıktıları vektör ve yazı bilgileri üretirken, 3B modellerden üretilen PDF dosyaları bitmap görseller oluşturmaktadır.

Tasarım Hızlandırıcılar

Inventor 2009, hız, güç ve malzeme gibi gerçek dünya koşullarına göre seçilmiş makina bileşenlerinin tasarımı, analizi ve yaratılması için gerekli öğrenme sürecini kısaltmaktadır.

Cıvata Bağlantıları

Cıvata bağlantılarını çizime yerleştirmek için daha az zaman harcayın. Cıvata bağlantısı özelliği aşağıdaki yenilikleri içermektedir:

• Bağlantı elemanlarını değişik parametrelere – malzeme gibi tablolardan seçin.
• Merkez noktalarına göre, delik dizileri üzerine cıvata bağlantıları yerleştirin.
• Noktalar, 3B noktalar ya da çalışma noktaları üzerine tek bir seferde aynı cıvata bağlantısını yerleştirin.
• Parça ortamında ekstrüzyon ve döndürme unsurları ile yaratılmış delikler üzerine cıvata bağlantısı yerleştirin.

Dişliler

Dişli tasarımı için daha az zaman harcayın. Dişli tasarımcısının grafik ara yüzü daha da geliştirilmiştir:

• Dişli ölçülerinin ayarlanması için dişliler üzerinde 3B "grip" noktaları gösterilmektedir.
• Dişliler için yeni ANSI/AGMA 2001-D04 mukavemet onaylayıcısı eklenmiştir.
• Helisel dişlinin ön görüntüsü alınabilmektedir.
• Başlangıç düzlemini döndürmek için yeni bir düğme eklenmiştir.

Miller

Mil tasarımı özelliği ile imalata hazır miller tasarlayın. Yeni özellikler arasında iç ve dış dişliler, tek bir tarafı yuvarlanmış kama kanalları, düz kama kanalları ve çokgen parçalar için özel pah kırma özellikleri yer almaktadır. Ayrıca, iç delikler üzerinde yuvarlama, pah kırma, dişli ve segman kanalları tanımlanabilmektedir.

O-Ringler

O-ring tasarlayıcı ile mil ve rulman montajlarını kolayca oluşturun. Radyal yada eksenel bir o-ringi kütüphaneden seçin ve montaja yerleştirin.

Kayış Gösterimi

Montaj ortamında, en uygun kayış gösterimini seçin. Varolan gösterime ek olarak, iki yeni seçenek eklenmiştir: Eskiz (kayışlar basit eskizler olarak gösterilir) ve detaylı (dişler, dizilenmiş unsurlar olarak gösterilir) gösterim.

Yaylar

Yay tasarımı sırasında yayların parametrelerini, 3B "grip" noktaları ile düzenleyin. Yayın konumu, iç-dış ve ortalama yay çapı, tel çapı ve dönüş sayısı 3B "grip"ler ile kontrol edilebilir.

Kamlar

Lineer ve disk kamlar için başlangıç düzleminin yönü ayarlanabilmektedir. Lineer kamlar için, ayrıca, bir başlangıç düzlemi de tanımlanabilmektedir.

Standart Parçalar Kütüphanesi

Kütüphane için Kaydet ("Save As")

Yeni "Save As" komutunu kullanarak, farklı malzeme bilgilerine sahip parça aileleri yaratın. Standart parçalar kütüphanesi araç çubuğunda "Save Copy As" komutu yer alır. Yeni kopya, kopyalandığı parça ailesinden bağımsız ya da ona bağlı olarak kopyalanabilir.

Standart Parçalar Kütüphanesi ve Kasa (Vault) için Farklı Sunucular Tanımlamak

Standart parçalar kütüphanesi ile kasayı farklı sunuculara kurup kullanabilirsiniz.

Sık Kullanılan Parçalar (Favorites)

Sık kullanılanlar listesinin yapısını ve içereğini düzenleyin. Şimdi, kopyala, kes ve yapıştır özelliklerini kullanarak, sık kullanılanlar listesini değiştirebilirsiniz.
