AutoCAD Mechanical Verimlilik Kazancı
Bu yazı, mekanik tasarımcıların AutoCAD yerine AutoCAD Mechanical kullandıklarında
sahip olacakları verimlilik artışını incelemektedir. Bu amaçla, sağda görülen çizim
kullanılarak, 10 farklı tasarım işlemi araştırılmıştır. Bu tasarım işlemleri, basit
merkez doğrularının çiziminden, güç iletim sistemi gibi karmaşık mühendislik işlemlerine
kadar gitmektedir.
Ayrıca yazımızın sonuna AutoCAD Mechanical’ın sunduğu ve AutoCAD’te olmayan bazı
özellikleri listeledik.
Araştırmanın sonuçları şunlardır:
- Mekanik tasarımlarda AutoCAD Mechanical kullanmak hız ve kolaylık sağlamaktadır:
- AutoCAD Mechanical tasarım işlemlerini AutoCAD’e göre 4 kat daha hızlı gerçekleştirmektedir.
- AutoCAD Mechanical mekanik tasarım için gerekli komut sayısını 5 kat kadar düşürmektedir.
- AutoCAD Mechanical tasarım değişikliklerinin gerçekleştirilmesinde büyük verimlilik
kazançları sağlamaktadır:
- Değişiklik işlemleri AutoCAD’e göre 8 kat daha hızlı gerçekleştirilmektedir.
- AutoCAD Mechanical tasarım değişiklikleri için gerekli komut sayısını 3.5 kat
kadar düşürmektedir.
- AutoCAD Mechanical çizimde hata olasılığını büyük oranda gidermektedir.
- AutoCAD Mechanical, standart parçalar, makina sistemleri ve mühendislik hesaplamaları
söz konusu olduğunda verimliliği daha da artırmaktadır:
- AutoCAD Mechanical, tasarım ve mühendislik işlemlerini AutoCAD’e göre 6 kat daha
hızlı gerçekleştirmektedir.
- AutoCAD Mechanical standart tabanlı tasarım için gerekli komut sayısını 3 kat
kadar düşürmektedir.
- AutoCAD Mechanical standart tabanlı tasarım değişikliklerinin gerçekleştirilmesinde
büyük verimlilik kazançları sağlamaktadır:
- Değişiklik işlemleri AutoCAD’e göre 15 kat daha hızlı gerçekleştirilmektedir.
- AutoCAD Mechanical tasarım değişiklikleri için gerekli komut sayısını 10 kat
kadar düşürmektedir.
- AutoCAD Mechanical tasarım ve mühendislik işlemlerinde hata olasılığını büyük oranda
gidermektedir.
AutoCAD Mechanical Verimlilik Kazançları
Aşağıda, mekanik çizimlerde bulunan tipik işlemleri göreceksiniz. Herbir tasarım
işleminin AutoCAD Mechanical ve AutoCAD ile nasıl gerçekleştirildiğini karşılaştıracağız.
Bu karşılaştırmalar, mekanik tasarım çizimlerinde AutoCAD Mechanical kullanmanın
sizlere getireceği verimlilik kazançlarını gösterecektir.
Katman Yönetimi

Yandaki basit silindir bağlantı elemanı, AutoCAD Mechanical’ın katman sisteminin
sağlayacağı zaman kazançlarını göstermektedir. Çizimin bu bölümünde bulunan nesneler
5 farklı katmanda (nesne çizgileri, gizli çizgiler, merkez doğruları, tarama ve
kısmi kesit eğrileri) yer alırlar. AutoCAD Mechanical’da farklı bir katmanı sadece
bir kere seçemeniz yeterli olur. Herbir nesne otomatik olarak kendi katmanına atılır
ve o katmanın özellikleri ile çizilir. AutoCAD Mechanical olmadan bu basit çizimde
bile en azından dört kere katman değiştirmeniz gerekir. Daha karmaşık bir çizimde
bu işlemin ne kadar zaman kaybettirdiğini tasavvur edebilirsiniz.
Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Katman değişim sayısı
|
1 |
4 |
|
Tasarım tamamlanma süresi
|
1 dakika 45 saniye
|
3 dakika
|
|
Hata olasılığı
|
Düşük
|
Yüksek
|
Merkez Doğruları ve Delik Dizileri

Silindir bağlantı elemanının üst ve yan görünüşlerinin tasarımı AutoCAD Mechanical’ın
merkez doğruları ve delik dizileri araçları sayesinde kolaylıkla gerçekleştirilir.
Parçanın dış konturlarının tamamlanmasından sonra her iki görünüşte deliklerin çizimi
ve merkez doğrularının yerleştirilmesi AutoCAD Mechanical ile 2 komutta yapılır.
AutoCAD Mechanical olmadan en azından 8 komuta gereksinim vardır.
AutoCAD Mechanical olmadan tek bir merkez doğrusunun tasarımı bile üç aşamada gerçekleştirilir:
Katmanın değiştirilmesi, doğrunun yaratılması ve doğrunun deliğin ötesine uzatılması.
AutoCAD Mechanical’da bu işlem tek bir komutta gerçekleştirilir: Merkez doğrusu
komutuna girin, katman değişimi ve doğruların uzatılması otomatik olarak yapılır.
Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Herbir merkez doğrusu için işlem sayısı kazancı
|
2 |
Yok |
|
Herbir merkez doğrusu için zaman kazancı
|
15 saniye
|
Yok
|
|
Tasarımın tamamlanma süresi
|
55 saniye
|
170 saniye
|
Üzerinde çalıştığımız çizimde 1,000’den fazla merkez doğrusu yer almaktadır.
Herbir merkez doğrusu için 15 saniye kazandığımızı düşünürsek, AutoCAD Mechanical’ın
merkez doğrusu komutu tek başına bize 4 saatten fazla kazandırır.
Detay Görünüşler
AutoCAD Mechanical ile yandaki şekilde görüldüğü gibi, detay görünüşler tek bir
komut ile yaratılır. AutoCAD Mechanical olmadan aynı detay görünüş için en azından
7 değişik komut kullanmak gerekir: çember çizmek, kopyalamak, kırpmak, silmek, ölçeklendirmek,
yer değiştirmek, doğru çizmek, yazı yazmak.
AutoCAD Mechanical ile bu işlem tek bir komut ile gerçekleştirilir. Yukarıdaki resimde
görülen detayın oluşturulması sadece 45 saniye almıştır. AutoCAD Mechanical olmadan
bu süre 5 katına çıkar!
Değişikliklerin Yapılması

Orijinal geometride bir değişiklik yapalım; örneğin en sağdaki şekilde görüldüğü
gibi plakaların kalınlaştırıldığını düşünelim. Elbette, detay görünüşte de bu değişikliklerin
gerçekleşmesi gerekir. AutoCAD Mechanical’da detay görünüşün güncelleştirilmesi
için, orijinal geometriyi sınırlayan çembere çift tıklayın ve “Detail View” diyalog
kutusunu “OK” ile geçin. Detay görünüş 5 saniyeden az bir sürede güncelleşir.
AutoCAD Mechanical olmadan, ya daha önce yarattığınız detayı silip yeniden tanımlamanız
ya da detay görünüşte de orijinal geometride yaptığınız değişiklikleri yapmanız
gerekir. İkinci yolu seçerseniz, doğru ölçekte çizim yapmaya dikkat etmeniz gerekir,
aksi halde hatalar olacaktır. Yukarıdaki örnekte değişiklikler manuel olarak gerçekleştirilmiştir.
Bu işlem 1.5 dakikada 5 komut kullanılarak gerçekleştirilmitir.
Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Komut sayısı
|
2 |
En az 7 |
|
Toplam süre
|
45 saniye
|
240 saniye (4 dakika) |
|
Değişikler için komut sayısı
|
0 (sadece çift-tıklamak)
|
En az 5
|
|
Değişiklik için toplam süre
|
5 saniye
|
90 saniye (1.5 dakika) |
|
Hata olasılığı
|
Yok |
Yüksek |
Delik Tabloları

Delik tablolarının yaratılması AutoCAD Mechanical ile tek bir komutla gerçekleştirilir.
AutoCAD Mechanical olmadan ise bu işlem 5 dakikada ve en az 8 komut ile yapılabilir.
Ayrıca, delik özellikleri – X, Y kooridnatları, çap bilgileri – manuel olarak tanımlanacağı
için hata olasılığı da artar.
Değişikliklerin Yapılması
AutoCAD Mechanical ile delik tablolarının değiştirilmesi oldukça kolay bir şekilde
gerçekleştirilir. Örneğin, iki deliğin konumu değiştiğinde, çizimdeki delik tablosunu
çift tıklatın ve böylece değişiklik otomatik bir şekilde güncelleştirilir. AutoCAD
Mechanical olmadan ise bu süre delik başına en az 20 saniye tutacaktır.
Ayrıca, AutoCAD Mechanical ile delik tablolarındaki bilgileri, istediğiniz gibi
organize edebilirsiniz. Böylece hata olasılığını da ortadan kaldırmış olursunuz.
Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Delik tablosunun tamamlanma süresi
|
30 saniye |
326 saniye (5.5 dakika) |
|
Kullanılan komut sayısı
|
1
|
8
|
|
Delik tablolarındaki değişikliğin güncellenmesi
|
8 |
Delik başına 20 saniye |
|
Delik tablolarındaki değişiklik için komut sayısı
|
0 (çift tıkla) |
2 |
|
Hata olasılığı
|
Yok |
Yüksek |
Ölçülerin Düzenlenmesi

Ölçülerin temizlenmesi, ayarlanması ve istenen duruma getirilmesi AutoCAD Mechanical
ile kolaylıkla gerçekleştirilir. Örneğin, aşağıda gösterilen resimlerdeki farklar,
AutoCAD Mechanical ile AutoCAD’e göre iki kat daha hızlı gerçekleştirilmiştir.
AutoCAD Mechanical olmadan, ölçülerde değişiklik yapmak için herbir ölçüyü yeniden
tanımlamanız gerekir. Ayrıca, ilk ölçünün görünüşün konturundan otomatik olarak
uygun bir uzaklıkta yerleştirilmesi de AutoCAD Mechanical olmadan gerçekleştirilemez.
AutoCAD Mechanical, ölçü çizgilerinin otomatik olarak kırılmasını da sağlar. Bu
özellikler zaman alıcı birçok işlemin kısa sürede gerçekleştirilmesini sağlar.
Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Ölçü değişikliklerinin yapılma süresi
|
24 saniye |
60 saniye
|
|
Ölçüler doğru ofsette mi? |
Evet
|
Her zaman değil
|
|
Ölçü çizgilerinin kırılması
|
8 saniye
|
60 saniye
|
|
Değişiklik olursa kırılmış ölçü çizgilerinin güncelleştirilmesi? |
Otomatik
|
Manuel (zaman kaybettirir) |
Bağlantı Elemanları

Sağdaki resimde görüldüğü gibi civata bağlantılarının ya da diğer bağlantı elemanlarının
tanımlanması AutoCAD Mechanical ile tek komutla yapılır. Aynı sonucu elde etmek
için AutoCAD’te en az 10 komut kullanmanız gerekir. Zamanın yarısı, doğru boyutun
bulunması için harcanır, bazen hatalar olabilir; diğer yarısı da bağlantının çizilmesine
gider.
Değişikliklerin Yapılması
AutoCAD Mechanical akıllı nesneler ile çalıştığından değişiklikler hızlı ve kolayca
gerçekleştirilir. Örneğin, civata bağlantısının boyutunu değiştirmek için bağlantıya
çift tıklayın ve diyalog kutusundan büyüklüğü değiştirin. AutoCAD Mechanical olmadan
bu değişikliği yapmak, civata bağlantısının yeniden çizilmesini gerektirir.
Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Civata bağlantısının çizim süresi
|
2 dakika
|
9 dakika 35 saniye
|
|
Kullanılan komut sayısı
|
1
|
10
|
|
Boyut büyüklüğü değişikliğinin süresi
|
37 saniye
|
9 dakika 6 saniye
|
|
Boyut büyüklüğü değişikliğinden sonra güncelleme için kullanılan komut sayısı
|
0
|
10 |
|
Hata olasılığı
|
Yok
|
Büyüklük seçiminde hatalar olma olasılığı yüksektir
|
Kasnak ve Zincir Sistemi
Makinanın konveyör sistemi kasnak ve zincirler tarafından hareket ettirilmektedir.
Sağdaki resimde, çizilmesi gereken kasnaklar ve zincir sistemi gösterilmektedir.
Solda gösterilen kasnaklar ve zincirler ise AutoCAD Mechanical kullanılarak 2 komutla
tasarlanabilir. Ayrıca kasnaklar arasındaki mesafe hesaplama yaptırılarak bulunmuştur
(bir zincirde 38, diğerinde de 60 bakla).
AutoCAD Mechanical olmadan, sadece kasnakların çizimi 9 komutla gerçekleştirilir.

Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Kasnak ve zincir sisteminin tamamlanması
|
3 dakika 52 saniye
|
27 dakika 50 saniye
|
|
Kullanılan komut sayısı
|
2
|
9
|
|
Zincir hesaplaması
|
Evet. Hesaplama girilen bakla sayısına göre otomatik yapılır. |
Hayır. Hesaplama manuel ya da tahmini olarak yapılır. |
Civata Bağlantısı Hesaplamaları

Yukarıda bir civata bağlantısının çizime ne kadar kolay yerleştirilebildiğini gördük.
Gerçek bir tasarımda, çoğunlukla civata bağlantısının seçiminde bazı mühendislik
hesaplamaları devreye girer.
Örneğin, soldaki resimde birbirine bağlanmış plakalara düşey bir kuvvet etki etmektedir.
AutoCAD Mechanical ile civata bağlantısının büyüklüğü tanımlanırken, yapılması gereken
bu düşey kuvveti girmek ve hesaplamayı gerçekleştirmektir. AutoCAD Mechanical bu
yükleme durumu için gerekli minimum çapı ve diğer hesaplama sonuçlarını diyalog
kutusunda verir. Ayrıca daha detaylı hesaplamalar da yapılabilir (aşağıdaki diyalog
kutusuna bakın).
AutoCAD Mechanical yoksa, o zaman hesaplama için makina mühendisliği el kitaplarını
karıştırmanız gerekir. Bu işlem de zaman kaybettirir ve hata olasılığını artırır.

Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Doğru civata büyüklüğünün hesaplanması
|
10 saniye
|
10 dakika
|
|
Hata olasılığı
|
Yok
|
Yüksek
|
Çelik Profiller

Yan görünüşten de görebileceğiniz gibi, konveyör sistemi çelik profil parçalardan
oluşan bir çerçeve üzerinde yer almaktadır. AutoCAD Mechanical’ın çelik profil desteği
sayesinde bu parçalar kolaylıkla modellenir. Soldaki modelin tamamlanması için 3
dakika yeterlidir. AutoCAD Mechanical yoksa bu süre üç katına kadar çıkar.

Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Delikler ve kaynaklar ile birlikte çerçevenin modellenmesi
|
3 saniye
|
8 dakika 54 saniye |
|
Kullanılan komut sayısı
|
5
|
8
|

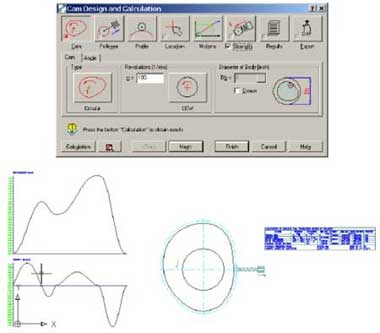

Kam Tasarımı
AutoCAD Mechanical, kam tasarımı konusunda birçok araç sunuyor. Böylelikle lineer,
plaka ve silindirik kamlarınızı kolaylıkla tasarlayabilirsiniz. İlgili tüm grafikler
ve diyagramlar otomatik olarak üretilir ve çizime yerleştirilir. Bunlar, değişiklik
durumlarında otomatik olarak güncellenir.
Verimlilik Kazancı
|
İşlem |
AutoCAD Mechanical ile |
AutoCAD Mechanical olmadan
|
|
Kam hesaplaması ve çizimi
|
45 saniye
|
19 dakika
|
|
Hata olasılığı
|
Yok
|
Yüksek
|
Yukarıda seçtiğimiz işlemler, bir mekanik tasarım ve çizim projesinde sıklıkla karşılaşılan
işlemlerdir. Örneğin, bir çizimde yüzlerce ve belki daha da fazla civata bağlantısı
bulunur. Dolayısıyla mekanik tasarımcıların gereksinim duyduğu işlevlerin onlara
sunulması gerekir. İşte AutoCAD Mechanical, 2B tasarım ve çizim yapan makina mühendislerine
ve teknik ressamlara yönelik günümüzün en iyi çözümüdür. Yukarıdaki basit işlemler
bile, mekanik tasarımcıların çizim sürecini 4-15 kat arasında kısaltmaktadır.
